正压稀相气力输送系统也称正压气流输送系统或者是气运输送系统,他们都是以鼓风机(如罗茨风机)输出的气流为载体将散装粉粒体物料用气流输送进入指定的设备, 通过旋转加料器或螺旋给料器将粉粒体物料卸入管道进行压送.输送压力根据工况不同并根据物料不同,可在几千帕到几百千帕范围内调整。
稀相正压气力输送系统的正压值小于0.15Mpa,气固比为5到20,正压稀相输送为空气动能输送方式。
基本参数:
空气速度: 15m/s- 30m/s,
物料速度: 8m/s一15m/s,
输送能力: 1~ 100t/h,
输送距离: 可达1000m (可以采用多级动力源),
气源类型: 罗茨风机或罗茨空压机。

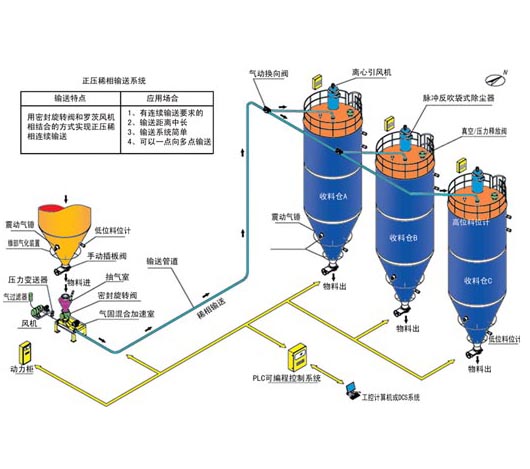

工作原理图
特点:
1.利用气体动压,物料以较高速度在输送管道中前进(8m/s-25m/s ),输送压力沿输送管道逐渐降低;
2、连续输送,输送流态、输送压力与输送速度、料气比基本保持稳定,运行可靠性高、容易维护;
3、可实现多点同时进料及多点出料;
4、应用于闭环系统时,不必增加气体缓冲设备,容易控制;
5、输送距离短,尤其适合于短距离或中等距离的气力输送。
